Anwendung

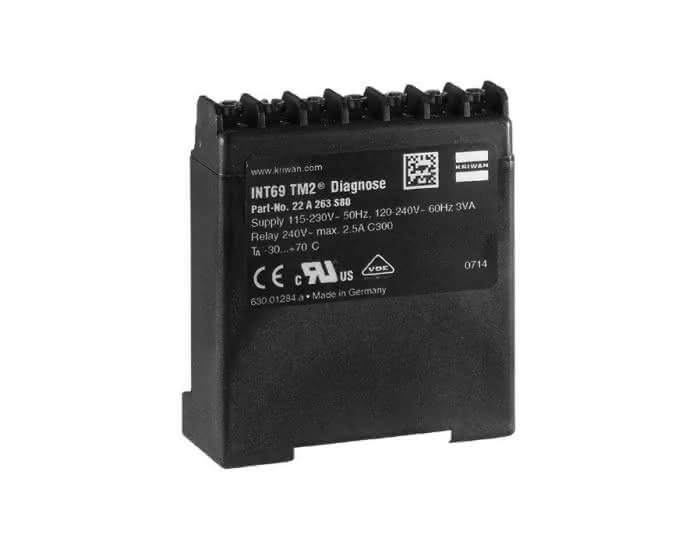

Der Motorschutz INT69 TM2 Diagnose ist eine Weiterentwicklung der etablierten KRIWAN Auslösegeräte. Durch zusätzliche, flexibel reagierende Schutzfunktionen werden Verfügbarkeit und Lebensdauer einer Kälteanlage erhöht. Das INT69 TM2 Diagnose speichert Betriebs- und Störungsdaten in einem nicht flüchtigen Speicher. Diese Daten können über einen PC ausgelesen und zur Diagnose ausgewertet werden. Der volle Diagnoseumfang wird bei Verwendung des KRIWAN-spezifischen AMS Sensors erzielt. Dieses Auslösegerät wird hauptsächlich bei Verdichtern eingesetzt, die nach IEC/EN 60335 qualifiziert werden.

Funktionsbeschreibung

Die Temperaturüberwachung in der Motorwicklung erfolgt mit zwei
Auswerteverfahren:

• Statisch: Beim Erreichen der Nennansprechtemperatur der einge- bauten AMS bzw. PTC Sensoren wird unverzögert abgeschaltet.
• Dynamisch: Bei ungewöhnlich schnellem Anstieg der Temperatur wird der Motor sofort abgeschaltet, auch wenn diese noch weit unter der Nennansprechtemperatur liegt. Dadurch werden hohe Tempera- turüberläufe verhindert.

Ein Kurzschluss an einem AMS bzw. PTC Eingang führt ebenfalls zur Abschaltung.
Nach Ablauf der Wiedereinschaltverzögerung und Fehlerbehebung bzw. Abkühlung kann der Verdichter neu starten. Zum bestimmungsgemäßen Betrieb muss beim INT69 TM2 Diagnose die Versorgungsspannung permanent anliegen.
