Anwendung

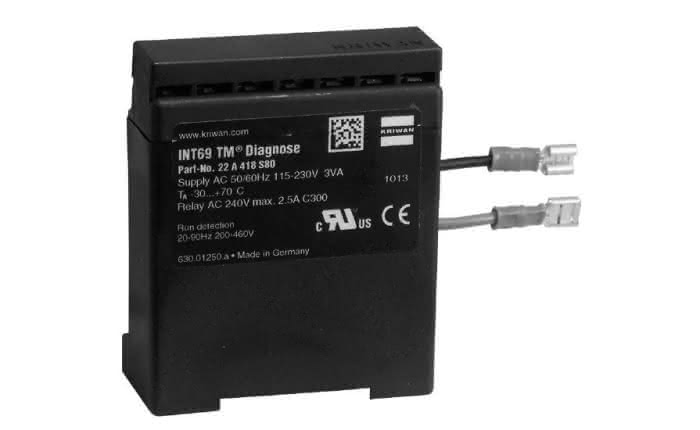

Der Motorschutz INT69 TM Diagnose ist eine Weiterentwicklung der etablierten KRIWAN Auslösegeräte. Durch zusätzliche, flexibel reagie- rende Schutzfunktionen werden Verfügbarkeit und Lebensdauer einer Kälteanlage erhöht. Das INT69 TM Diagnose speichert Betriebs- und Störungsdaten in einem nicht flüchtigen Speicher. Diese Daten können über einen PC ausgelesen und zur Diagnose ausgewertet werden. Der volle Diagnoseumfang wird bei Verwendung des KRIWAN-spezifischen AMS Sensors erzielt. Dieses Auslösegerät wird hauptsächlich bei mittleren und großen halb- hermethischen Hubkolbenverdichtern eingesetzt.

Funktionsbeschreibung

Die Temperaturüberwachung in der Motorwicklung erfolgt mit zwei Auswerteverfahren:

• Statisch: Beim Erreichen der Nennansprechtemperatur der eingebauten AMS bzw. PTC Sensoren wird unverzögert abgeschaltet.
• Dynamisch: Bei ungewöhnlich schnellem Anstieg der Temperatur wird der Motor sofort abgeschaltet, auch wenn diese noch weit unter der Nennansprechtemperatur liegt. Dadurch werden hohe Temperaturüberläufe verhindert.

Ein Kurzschluss an einem AMS bzw. PTC Eingang führt ebenfalls zur Abschaltung.
Nach Abkühlung bzw. Fehlerbehebung und anschließender Wiedereinschaltverzögerung kann der Verdichter neu starten. Zum bestimmungsgemäßen Betrieb muss beim INT69 TM Diagnose die Versorgungsspannung permanent anliegen.
