Anwendung

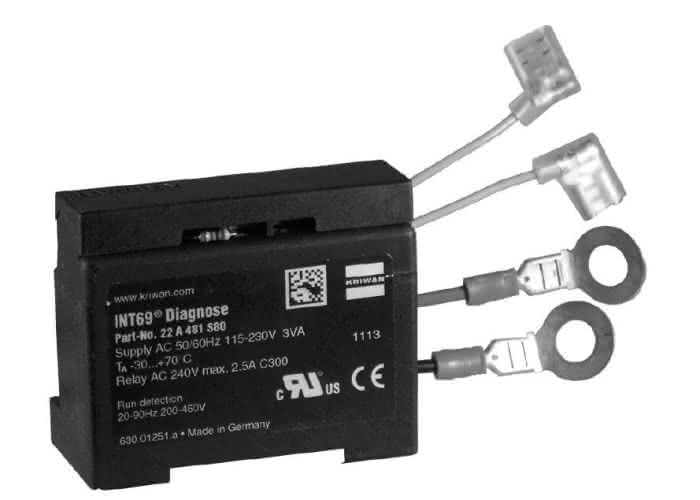

Der Verdichterschutz INT69 Diagnose ist eine Weiterentwicklung der etablierten KRIWAN Auslösegeräte. Durch einen weiteren Eingang für einen Heißgassensor und zusätzlichen, flexibel reagierenden Schutzfunktionen werden Verfügbarkeit und Lebensdauer einer Kälteanlage erhöht. Das INT69 Diagnose speichert Betriebs- und Störungsdaten in einem nicht flüchtigen Speicher. Diese Daten können über einen PC ausgelesen und zur Diagnose ausgewertet werden. Der volle Diagnoseumfang wird bei Verwen- dung des KRIWAN-spezifischen AMS Sensors erzielt. Dieses Auslösegerät wird hauptsächlich bei kleinen und mittleren halbher- methischen Hubkolbenverdichtern eingesetzt.

Funktionsbeschreibung

Die Temperaturüberwachung in der Motorwicklung erfolgt mit zwei
Auswerteverfahren:

• Statisch: Beim Erreichen der Nennansprechtemperatur der eingebauten AMS bzw. PTC Sensoren wird unverzögert abgeschaltet.
• Dynamisch: Bei ungewöhnlich schnellem Anstieg der Temperatur wird der Motor sofort abgeschaltet, auch wenn diese noch weit unter der Nennansprechtemperatur liegt. Dadurch werden hohe Temperaturüberläufe verhindert.

Die Heißgastemperatur wird statisch ausgewertet. Ein Kurzschluss an einem AMS bzw. PTC Eingang führt ebenfalls zu einer Abschaltung. Eine  Schalthäufigkeitsüberschreitung führt zu einer Wiedereinschaltverzögerung.
Wird kein Heißgassensor eingesetzt, muss ein 1000hm Widerstand an den Eingang angeschlossen werden. Nach Abkühlung bzw. Fehlerbehebung und anschließender Wiedereinschaltverzögerung kann der Verdichter neu starten. Zum bestimmungsgemäßen Betrieb muss beim INT69 Diagnose die Versorgungsspannung permanent anliegen.
