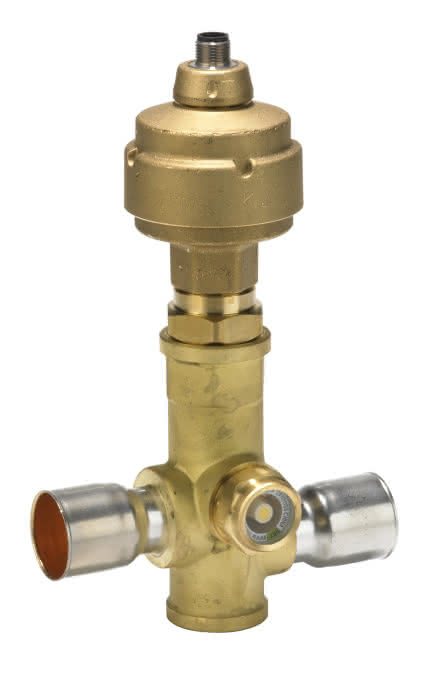

Danfoss -Puls.mod.vent. ETS 100B 034G0508
Artikelnummer: 4064362Leverancierscode: 034G0508
Artikel eenheid conversie: 1 Stuk(s)Matchcode: ETS100BDouanetariefnummer: 84818099Gewicht inclusief verpakking: 2,040 kg
Electric expansion valve, ETS 100
Log in om de prijs te zien
Beschrijving
Electric expansion valve, ETS 100
Specificaties
Aansluitgrootte elektr.
4 pin
Aansluitingstype
Lötanschluss
Antaal
1
Categorie
I
Compatibele Danfoss regelaars
EKE 1A
EKE 1B
EKE 1C
Compatibiliteit koelmiddel olie
All ester oils
All mineral oils
EAN
5702428827270
Elektrische aansluiting
M12
Elektrische aansluiting
M12, 4 Pin, Male
Elektrische aansluiting (stekker/contactdoos)
Male
Fasenstroom (RMS) [mA]
100 mA
Fasestroom (piek) [mA]
141 mA
Fluid Groep
II
Gebalanceerde poort [Ja/Nee]
Yes
Goedkeuring
CE
EAC
LLC CDC TYSK
UL
Handmatige bediening optioneel
AST-G service driver
IP-certificering
IP67
Inductantie per fase [µH]
85,000 µHz
Ingangsgrootte [in]
1 3/8 IN
Inlaat
1 3/8" Zoll
Kijkglas
Yes
Koelvermogen
400,4 kW
Koelvermogen referentiepunt Δtu
4 K
Koelvermogen referentiepunt Koelmiddel
R134a
Koelvermogen referentiepunt t0
5 °C
Koelvermogen referentiepunt tc
32 °C
Koudemiddel
R1234ze(E),R134a,R22,R404A,R407A,R407C,R407F,R407H,R410A,R417A,R422A,R422B,R422D,R438A,R442A,R448A,R449A,R449B,R450A,R452A,R463A,R507A,R513A,R513B,R515A,R515B
Koudemiddel Temp. [ºC] [max.]
65 °C
Koudemiddel Temp. [ºC] [min.]
-40 °C
Koudemiddel Temp. [ºF] [max.]
150 °F
Koudemiddel Temp. [ºF] [min.]
-40 °F
MOPD
33 bar
Materiaal
Anschlüsse: Bi-Metall (Stahl/Kupfer)
Materiaal aansluiting
Bi-metal: Steel/copper
Max. OPD Omgekeerde werking [bar]
33 bar
Max. OPD Omgekeerde werking [psi]
478.6 psi
Max. Openingsverschildruk (OPD) [bar]
33.0 bar
Max. Openingsverschildruk (OPD) [psi] [psi
478.6 psi
Max. Totaal energieverbruik spanningsaandrijving [W]
5.5 W
Max. toegestane bedrijfscyclus [%]
100 %
Max. toelaatbare werkdruk [psig]
660 psig
Max. totaal energieverbruik huidige aandrijving [W]
1.3 W
Maximaal Bedrijfsdruk
45,5 bar
Maximaal mediatemperatuur
65 °C
Minimaal mediatemperatuur
-40 °C
Naam productfamilie
ETS
Naam van het product
Electric expansion valve
Nominaal vermogen R134a [TR]
91.20 tons
Nominaal vermogen R134a [kW]
316.50 kW
Nominaal vermogen R22 [TR]
115.40 tons
Nominaal vermogen R22 [kW]
400.40 kW
Nominaal vermogen R404A/R507 [TR]
86.60 tons
Nominaal vermogen R404A/R507 [kW]
300.50 kW
Nominaal vermogen R407C [TR]
128.70 tons
Nominaal vermogen R407C [kW]
447.80 kW
Nominaal vermogen R410A [TR]
140.90 tons
Nominaal vermogen R410A [kW]
488.4 kW
Nominaal vermogen condensor - Opmerking
Full stroke open, normal flow
Omgevingstemperatuur
-40…60 °C
Omgevingstemperatuurbereik [°C] [max.]
60 °C
Omgevingstemperatuurbereik [°C] [min.]
-40 °C
Omgevingstemperatuurbereik [°F] [max.]
140 °F
Omgevingstemperatuurbereik [°F] [min.]
-40 °F
Onderhoudbaar
Stepper valve spare parts
Product toebehoren
Stepper valve accessories
Spanning [V] DC [max.]
13.8 V
Spanning [V] DC [min.]
11.5 V
Stap mode
2-phase full step
Stromingsrichting
Bi-flow
Stroomverbruik
5,5 W
Totaal aantal stappen
3530 (full steps)
Totale cyclustijd [s] [max.]
23.0 "
Totale cyclustijd [s] [min.]
11.5 "
Type
Bi-Flow, Durchgangsventil
Type aansluiting
Solder, ODF
Type ingangsverbinding
Solder ODF
Type motor
Bi-polar
Type uitgangsverbinding
Solder ODF
Uitgangsgrootte [in]
1 3/8 IN
Uitlaat
1 3/8" Zoll
Verpakkingseenheid
1 pc
Verpakkingsgrootte
Single pack
Versie
Schrittmotorventil
Voedingsspanning
DC: 12 V
Voorwaarden nominaal vermogen [IMP]
tcond=90 °F
tevap=40 °F
tliq=82 °F
Voorwaarden nominaal vermogen [SI]
tcond=32 °C
tevap=5 °C
tliq=28 °C
Weerstand [kOhm]
0.1 kOhm
gewicht zonder verpakking
1,737 kg
Daten und Abbildungen ohne Gewähr
