Aufbau

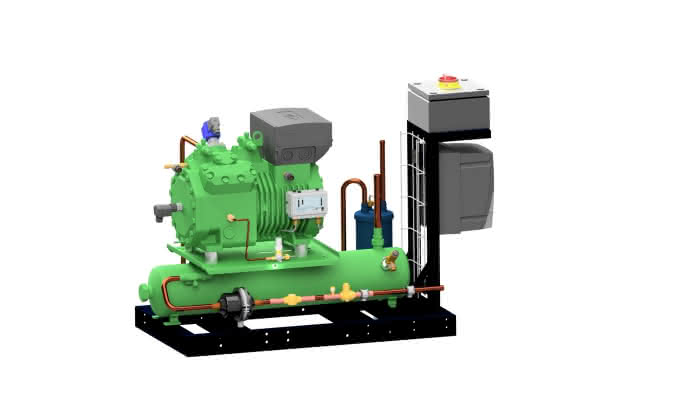

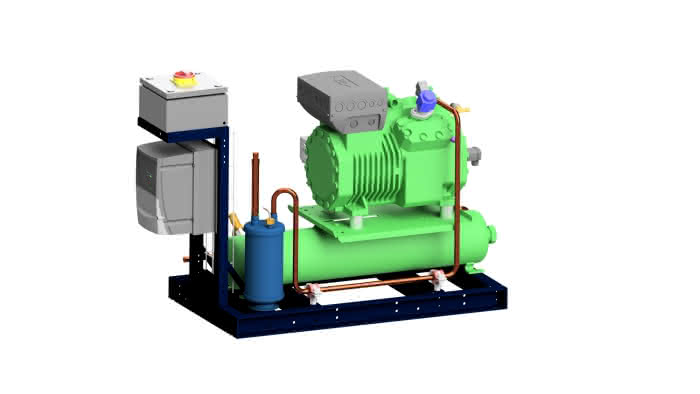

Der Verdichter Satz besteht aus einem halbhermetischen Hubkolbenverdichter, welcher starr auf einem liegenden Sammler verschraubt wird. Der Sammler, der Frequenzumformer und der Schaltkasten sind auf einem Stahlrahmen montiert. Die Anlage ist mit einem Ölabscheider ausgerüstet. Die Ölrückführung erfolgt direkt in den Verdichter. Die Flüssigkeitsleitung und druckseitige Verrohrung der Anlage ist in Kupfer ausgeführt. Die Rohrenden sind mit Kappen verschlossen. Die Anlage wird mit Schutzgasfüllung geliefert.

Regelung- und Steuerung

Hocheffiziente Leistungsregelung durch die Kombination aus Frequenzumrichter-Betrieb (30–70 Hz) und mechanischer CR-Zylinderbankabschaltung (50–100 %).

Dieses zukunftsweisende Verdichter Konzept bietet maximale Energieeffizienz und eine nahezu stufenlose Leistungsanpassung an den tatsächlichen Kältebedarf.

Regelungskonzept

Erweiterter Regelbereich durch kombinierte Leistungsregelung ermöglicht einen extrem breiten und stabilen Teillastbetrieb. Leistungsbereich von ca. 21-100%.

Frequenzumrichter-Betrieb

Regelbereich 30-70 Hz. Feinfühlige Anpassung der Drehzahl im optimalen Frequenzband zur Vermeidung von Taktzyklen.

CR-Regelung

50% und 100%. Zylinderabschaltung für hocheffiziente Teillastbetrieb.

IQ-Modul

Vereinfachte Verdrahtung so wie frühzeitige Fehlererkennung.

Die drahtlose Bedienung des BITZER IQ Moduls erfolgt komfortabel über Bluetooth direkt per Smartphone, Tablet oder Laptop. Als Schnittstelle dient hierbei die kostenfreie BITZER BEST App (verfügbar für Android und iOS) beziehungsweise die BEST Software für Windows.

Bluetooth


• Echtzeit-Überwachung: Alle aktuellen Betriebsparameter wie Wicklungstemperatur, Heißgastemperatur und die prozentuale Ansteuerung der CR-Regelung werden live visualisiert.

• Kompakte Konfiguration: Servicetechniker können das hinterlegte Kältemittel ändern oder anlagenspezifische Grenzwerte direkt am Verdichter anpassen.

• Fehlerauslesung mit Hilfetexten: Im Falle einer Störung zeigt die App nicht nur den Fehlercode, sondern liefert direkt konkrete Alarmhilfetexte zur Fehlersuche. Dies verkürzt die Ausfallzeit der Kälteanlage massiv.

• Datenlog-Download: Der integrierte Datenspeicher des IQ Moduls kann via Bluetooth ausgelesen werden. Die Logdaten lassen sich direkt in die ⁠“myBITZERcloud“ hochladen, um sie für Kollegen oder den Support freizugeben.+
