Anwendung

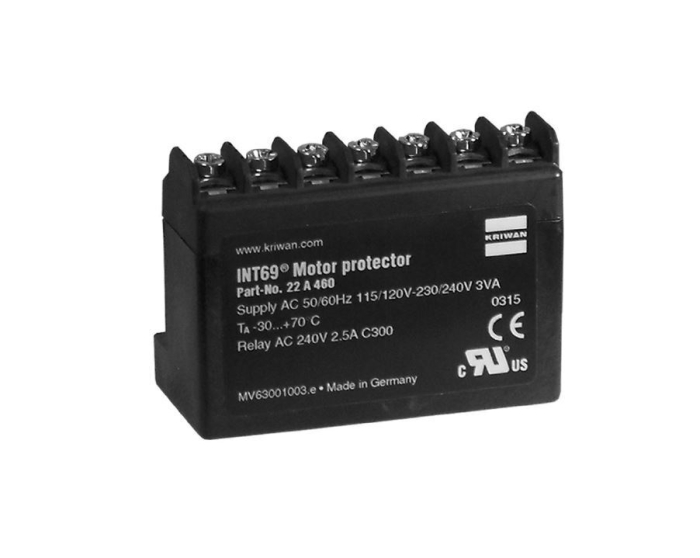

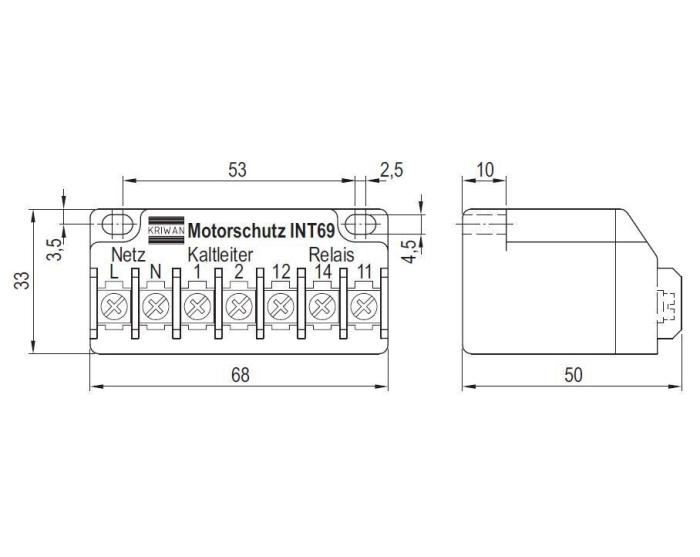

Der Motorschutz auf Basis von PTC Sensoren stellt eine der wirksamsten und zuverlässigsten Schutzmaßnahmen gegen thermische Überlastung elektrischer Maschinen dar. Die Schutzeinrichtung setzt sich zusammen aus dem Auslösegerät INT69 und den PTC Sensoren. Das INT69 ist auf Grund der kompakten Bauform geeignet für den Einbau in elektrische Geräte oder den Klemmenkasten elektrischer Maschinen.

Funktionsbeschreibung

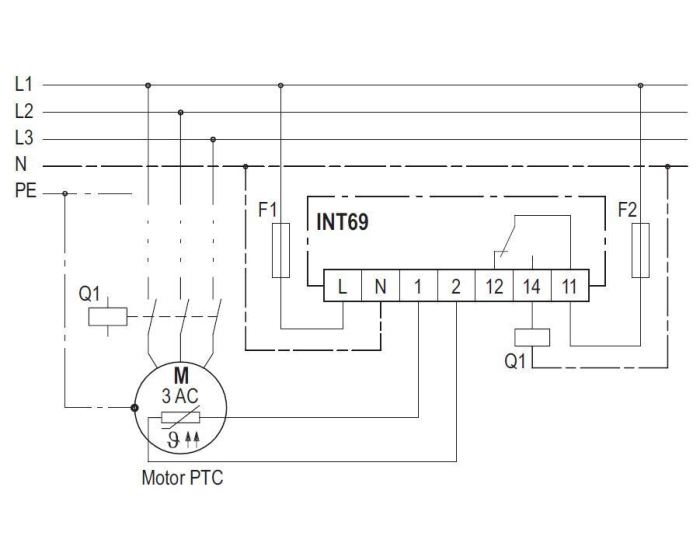

An dem Messkreis-Eingang des INT69 können bis zu neun PTC Sensoren nach DIN 44081, DIN 44082 auch mit unterschiedlichen Nennansprechtemperaturen, angeschlossen werden. Es ist somit möglich, mit nur einem Auslösegerät INT69 mehrere Messstellen zu überwachen. Erreicht die Temperatur in einem der zu überwachenden Teile oder Sektionen die Nennansprechtemperatur des jeweiligen PTC Sensors, wird dieser hochohmig und das Auslösegerät schaltet ab. Das Gerät schaltet nach Rückkühlung selbstständig wieder ein. Der Relais-Schaltausgang ist als potenzialfreier Umschaltkontakt ausgeführt. Dieser Schaltkreis arbeitet nach dem Ruhestromprinzip, d.h., auch bei Sensor- oder Kabelbruch fällt das Relais in Ruhelage und schaltet ab. Galvanische Trennung besteht zwischen Sensor-, Relais- und Versorgungsstromkreisen.
