Kältemittelverdichter saugen das Kältemittel dampfförmig an und verdichten es auf die für die Verflüssigung entsprechenden Bedingungen. Anlagen- und temperaturbedingt können jedoch Zustände auftreten, die Kältemittel in noch flüssiger Form zum Verdichter zurückführen. Sogenannte Flüssigkeitsschläge mit nachstehendem Schadensbild am Verdichter sind die Folgen:


• Zerstörte Saugventile

• Dichtungsbruch

• Lagerschäden

• Zerstörte Druckventile

• Kolben- und Pleuelbrüche

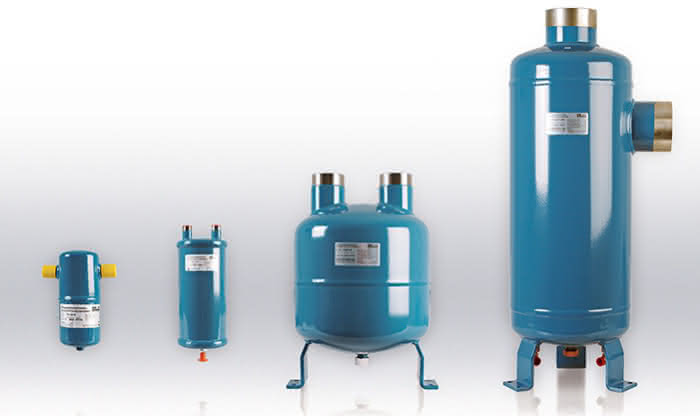

ESK-FIüssigkeitsabscheider werden nach dem seit Jahrzehnten bewährten Injektorprinzip gebaut, das auch bei aufgefüllten Abscheidern das Ansaugen von Flüssigkeit verhindert.

Insbesondere bei Kompaktanlagen mit zu geringer Sauggasüberhitzung dT < 7 K (Rückstrom von unverdampften FIüssigkeitströpfchen) ergeben sich durch das Verhalten von Öl-/Kältemittel Öldruckprobleme und erhebliche Leistungsminderungen der Anlage. ESK-Flüssigkeitsabscheider schützen Verdichter und Anlagen vor Flüssigkeitsschlägen und Betriebsstörungen. Der Einsatz wird bei folgenden Kriterien dringend empfohlen:


• Verbundanlagen

• Flüssigkeitsverlagerung

• Transportkühlung

• Heißgasabtauung

• Containerkühlung

• Wärmepumpensysteme

• Überflutete Verdampfer

• Umschaltbare Systeme

• Sauggasüberhitzung < 7K

Durch die saugseitige Anwendung können die Flüssigkeitsabscheider auch für R410A eingesetzt werden.

Technische Spezifikation

Max. zulässiger Betriebsüberdruck (PSmax) im Temperaturbereich (Behälter):
[1] Zul. Betriebstemperatur: 100 ... –10 °C -> PS1 = 28 bar
[2] Zul. Betriebstemperatur: –10 ... – 49°C -> PS2 = 21 bar
[3] Zul. Betriebstemperatur: –50 ... – 70°C -> PS3 = 7 bar

Max. zulässiger Betriebsüberdruck (PSmax) im Temperaturbereich (Wärmeübertrager):
[1] Zul. Betriebstemperatur: 100 ... –70 °C -> PS = 31 bar

Anwendung und Betrieb mit brennbaren Kältemitteln

Die meisten ESK-Flüssigkeitsabscheider der Baureihe FA/FA-W sind standardmäßig für den Einsatz mit Kältemitteln der Sicherheitsklassen A1, A2, A2L, A3, B1, B2 und B2L nach DIN EN 378 freigegeben. Folgende Typen sind nicht für Fluide der Gruppe 1 geeignet:
FA-54-9 /-9W, FA-54T /-54WT, FA-67T / -67WT

Temperaturgrenzen

Bei Verdampfungstemperaturen t0 < -15°C müssen Flüssigkeitsabscheider ohne Wärmeübertrager zusätzlich mit Heizelementen ausgestattet werden, ein Ölabscheider in der Druckleitung ist erforderlich.
