Carel Verbundregler µRACK CO2-Version <p>CO2 Verbundregler Din-Schienenmontage ohne Display</p><p>Anschlusskabelsatz muss mitbestellt werden, siehe:&nbsp;<a href="https://www.frigotechnik.de/p/5081834"><font color="blue"><u>508 1834</u></font></a></p><p>Display und Verbindungskabel für NFC und Bluetooth müssen separat bestellt werden:&nbsp;<a href="https://www.frigotechnik.de/p/5083960"><font color="blue"><u>508 3960</u></font></a>&nbsp;mit&nbsp;<a href="https://www.frigotechnik.de/p/5083964"><font color="blue"><u>508 3964</u></font></a></p>
Artikelnummer: 5080416Leverancierscode: U00000MRT0400

Artikel eenheid conversie: 1 Stuk(s)Matchcode: U00000MRT040​Douanetariefnummer: 90328900​

CO2 Verbundregler Din-Schienenmontage ohne Display

Anschlusskabelsatz muss mitbestellt werden, siehe: 508 1834

Display und Verbindungskabel für NFC und Bluetooth müssen separat bestellt werden: 508 3960 mit 508 3964

Log in om de prijs te zien


Beschrijving

µRack ist die Gesamtlösung von CAREL für kleine Verdichterracks zur synchronen Ansteuerung des NK-Bereichs und des TK-Bereichs. Die Maximalkonfiguration sieht 2 Saugleitungen und insgesamt 6 Verdichter (4+2) (1) vor. Charakteristisch für µRack ist die Komplettsteuerung von Hocheffizienzanlagen und -geräten. Modulierende Stell- und Steuerantriebe optimieren mit speziellen Steuerungslogiken die Gesamtanlageneffektivität durch den gleitenden Verflüssigungssollwert und den gleitenden Saugsollwert. Das Bedienteil ist wirelessfähig und kommuniziert mit Mobilgeräten. Es kann für einige Modelle separat erworben werden, in anderen ist es bereits integriert. Die CAREL-App APPLICA (downloadbar im Google Play Store für Android-Betriebssysteme und im Apple Store für iOS-Betriebssysteme) vereinfacht die Parameterkonfiguration und Inbetriebnahme des Gerätes im Feld.

µRack CO2 ist die Version für transkritische CO2-Anlagen (Kältegas R744) mit Druckregelung am Gaskühler über das Hochdruckventil (HPV High Pressure Valve) und Druckregelung am Kältemittelsammler über das Flashgasventil (FGV Flash Gas Valve).

Hinweis: Im Gegensatz zu den HFC/HFO-Versionen arbeitet µRack CO2 mit einer einzigen Saugleitung mit bis zu 4 Verdichtern.

Hauptmerkmale


  • Bis zu zwei Saugleitungen und insgesamt 6 Verdichter (4 NK + 2 TK) für die HFC/ HFO-Versionen, eine Saugleitung und 4 Verdichter für die CO2-Versionen, max. ein modulierender Stell- und Steuerantrieb pro Leitung
  •
  • Verwaltung einer gemeinsamen Verflüssigung mit bis zu 4 EIN/AUS-Lüftern oder Inverter

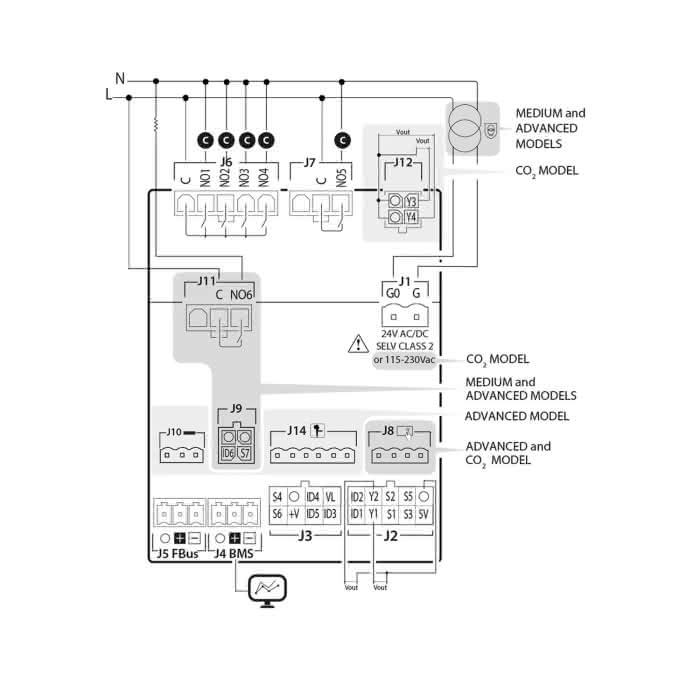

Hardware


  • ASIC-Modell für Frontmontage: Ansteuerung von ON/OFF-Verdichtern, 0...10V-Inverter und Digital Scroll™- Verdichter mit externem Halbleiterrelais SSR, angeschlossen an einen 0...10V-Ausgang
  •
  • MEDIUM-Modell für Tragschienenmontage: Ansteuerung von ON/OFF-Verdichtern, 0...10V-Inverter und Digital Scroll™-Verdichter mit externem Halbleiterrelais SSR, angeschlossen an einen 0...10V-Ausgang
  •
  • ADVANCED-Modell für Tragschienenmontage: Ansteuerung von ON/OFF-Verdichtern, Inverter und Digital Scroll™-Verdichter über integriertes SSR
  •
  • CO2-Modell für Tragschienenmontage: Ansteuerung von ON/OFF-Verdichtern, Inverter und Digital Scroll™ über integriertes Halbleiterrelais SSR

Bedienoberfläche


  • LED-Display mit 7 Ziffern auf 2 Zeilen, Kommunikation mit der App APPLICA (kompatibel mit NFC und Bluetooth LE) für Mobilgerät

Temperaturregelung


  • Max. 2 für Saugleitung - Neutralzone
  •
  • Max. 2 für Saugleitung - PID
  •
  • Verflüssigung - Neutralzone
  •
  • Verflüssigung - PID

Verdichterrotation


  • FIFO, LIFO oder zeitgesteuert

Verdichterregelung


  • Hermetische/halbhermetische Verdichter mit Leistungsregelung (max. 2 Laststufen)
  •
  • Allgemeine Scrollverdichter
  •
  • Verdichter mit externem Inverter über 0...10V-Signal
  •
  • Digital Scroll™-Verdichter über integriertes oder externes Halbleiterrelais SSR (0...10V-Steuerungsausgangssignal)

Ölmanagement


  • Ölrückführung (längerer Teillastbetrieb)

Präventionsfunktion


  • Prävention der Verdichter-Einsatzgrenzen für Saug- und Verflüssigungsdruck
  •
  • Prävention der hohen Druckgastemperatur
  •
  • Prävention der niedrigen Überhitzung mit Schutz des modulierenden Verdichters

Alarme


  • Automatisches und manuelles Alarmreset, abhängig vom Schweregrad des Alarms
  •
  • Alarmhistorie (bis zu 20 Ereignissen): Aufzeichnung von Datum und Uhrzeit des Alarms und des Resets

Konnektivität/Überwachungssystem


  • 2x serielle RS485-, Feldbus- und BMS-Schnittstellen

Modbus® RTU


  • Baudrate bis 115200 bit/s
  •
  • Frame konfigurierbar in Parität (keine, gerade, ungerade) und Stoppbits (1 oder 2), Datenbits fix auf 8 Bits
Specificaties
Aantal sondes
6

Antaal relaisuitgangen
5

Digitale Eingänge
5

Elektrische aansluiting
Stecker/Klemmen

IP-certificering
IP00

Interface
RS485

Maße Breite
70,4 mm

Maße Höhe
110,9 mm

Maße Tiefe
66,2 mm

Meetbereik temperatuur
-60...150 °C

Omgevingstemperatuur
-20...60 °C

Sondes type
PT1000, NTC (HT)

Stromaufnahme Hilfsrelais
5 A

Toepassingsgebied
Verbundregelung CO2

Type
U00000MRT0400

Versie
Tragschienenmontage

Voedingsspanning
115, 230 V

Daten und Abbildungen ohne Gewähr
