Produktbeschreibung

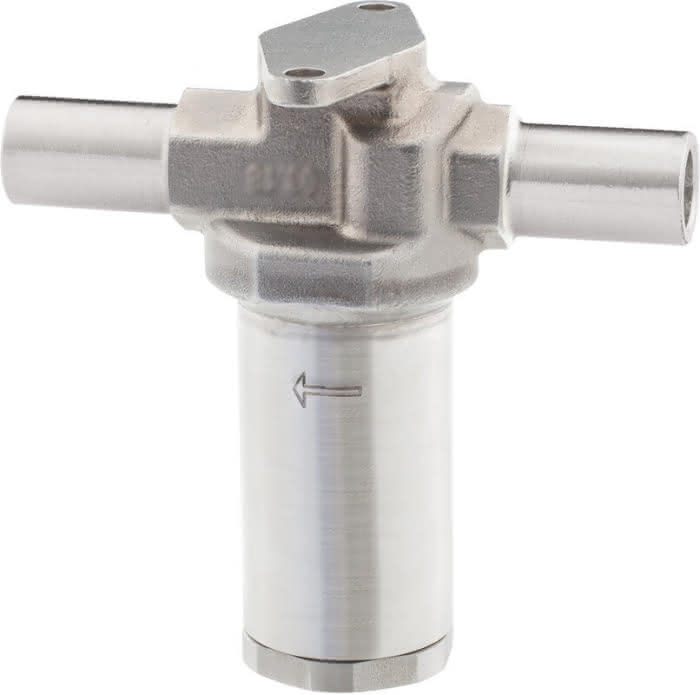

Der Filter ist für den Einbau in Kälte- oder Klimaanlagen vorgesehen. Die Filter gibt es für verschiedene Druckbereiche und mit verschiedenen Filtereinsätzen.
Die vorgeschriebene Durchflussrichtung ist durch einen Richtungspfeil gekennzeichnet.
Der Filter entspricht der EN 21922 sowie der Druckgeräterichtlinie 2014/68/EU und der Pressure Equipment (Safety) Regulation 2016, UK Statutory Instrument 2016 No. 1105.

Material:


• Der Gehäusewerkstoff /Edelstahl (1.4308 / 1.4301) sorgt gleichermaßen für ein hohes Maß an Medienverträglichkeit und Korrosionsbeständigkeit

• Die Verwendung hitzebeständiger metallischer Werkstoffe und Verbindungselemente garantiert, dass der Filter bei der Anlagenmontage nicht demontiert werden muss

• Zur Erleichterung der Montage des Filtereinsatzes aus Edelstahl ist eine Feder in das Gehäuse eingelegt

• Die Verschlussschraube ist metallisch dichtend mit Dichtring im Gehäuse verschraubt

• Der Filter hat einen Gehäusefuß mit 2 Befestigungsbohrungen zur Fixierung des Filters

• Durch eine servicegerechte Konstruktion können Filtereinsatz, Dichtring und Verschlussschraube als Ersatzteil bezogen werden

Ausführungen der Anschlussvarianten:

Auf Grund des Konstruktionsprinzips können die Ein- und Ausgänge des Ventils unterschiedliche Anschlüsse aufweisen.
Anschluss „2x WB“ – Stumpfschweißanschluss nach EN 12627 zum Anschweißen von Rohren nach EN 10220 für DN8 bis DN25 sowie entsprechenden zölligen Abmessungen.


• Kurzbezeichnung: WB xx (xx steht für die jeweilige Größe in mm) Anschluss „2x W/ODS“ - Stumpfschweißanschluss nach EN 12627 zum Anschweißen von Rohren nach EN 10220 für Ø13,5 bis Ø30mm sowie entsprechenden zölligen Abmessungen. Zusätzlich mit Kapillarlötanschluss ODS zur Herstellung einer Hartlötverbindung mit Kupferrohren nach EN 12735-1 für 3/8“ bis 7/8“ (ODS).

• Kurzbezeichnung: W xx / ODS yy (xx steht für die jeweilige Größe (Außendurchmesser)

• des Schweißrohres in mm und yy steht für den Außendurchmesser des Kupferrohres)

• Weitere Anschlussvarianten können gesondert vereinbart werden und sind in den entsprechenden technischen Unterlagen zum Produkt beschrieben. Passende Adapter auf andere Anschlüsse sind im AWA-Lieferprogramm erhältlich.
